En un tren de potencia, se utilizan ejes cardán cuando se requiere un gran desplazamiento del eje o una gran distancia entre los lados de entrada y salida. Dado que, dependiendo de las condiciones de instalación, el eje cardán puede causar irregularidades en el movimiento de rotación y, además, posee cierta elasticidad torsional, se genera un sistema susceptible a vibraciones entre el motor de accionamiento y las masas de la máquina accionada.

Si se utiliza un motor de combustión interna como propulsor principal, se requiere un embrague de preacoplamiento ARCUSAFLEX-VSK (AC-VSK) de alta flexibilidad torsional para proteger el tren de potencia de sobrecargas dinámicas. Con este embrague de preacoplamiento AC-VSK, los puntos de resonancia pueden desplazarse por debajo de la velocidad de operación y los pares alternos inducidos por resonancia pueden reducirse a valores admisibles.

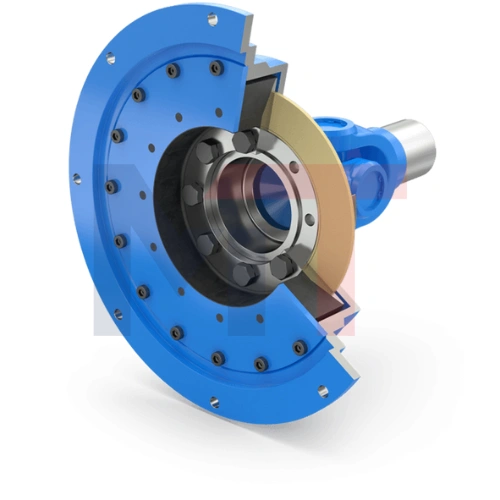

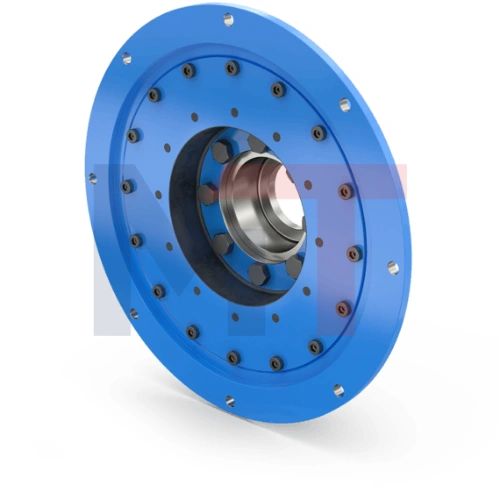

Al acoplar el preembrague AC-VSK, altamente flexible a la torsión, al volante del motor, se posiciona aguas arriba del eje de la hélice en la línea de transmisión. Para absorber el peso del eje de la hélice y soportar las fuerzas de reacción generadas por este, el preembrague AC-VSK incorpora un rodamiento axial y radial integrado.

El diseño del acoplamiento AC-VSK incluye nueve tamaños estándar para un rango de par de 390 Nm a 20 000 Nm. REICH-Kupplungen ofrece una gama muy completa de acoplamientos, de la que se puede seleccionar el más adecuado para prácticamente cualquier accionamiento. Además, se pueden desarrollar y fabricar soluciones personalizadas en series cortas o como prototipos. También hay disponibles diversos programas de cálculo para todos los diseños necesarios.

Uso de los acoplamientos altamente flexibles ARCUSAFLEX-VSK

Para montaje en motores de combustión en combinación con árboles de levas para cajas de transferencia, cajas de cambios de convertidores, cajas de cambios marinas, cajas de cambios manuales y para accionamientos de bombas, por ejemplo en accionamientos de maquinaria de construcción, excavadoras, grúas, accionamientos marinos, locomotoras, grupos electrógenos, camiones volquete.

Especificaciones:

• -40 °C a 95 °C
• 390 Nm a 20000 Nm
• Preembrague de alta flexibilidad
